ベッドキット・ラクネルの組立て手順を公開ベッドキットの組立て

ベッドキット・ラクネルを組立て手順を大公開
ラウム用

  • 2009/09/01

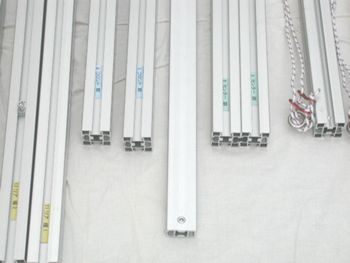

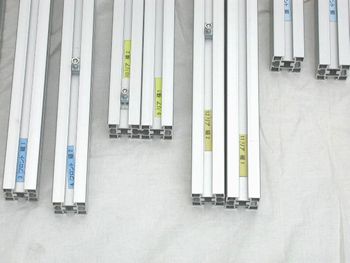

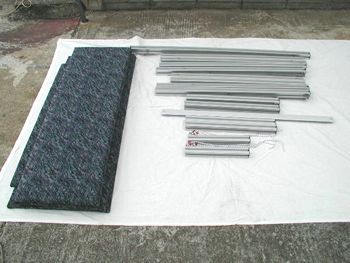

ベッドキット・ラクネルの部品構成です
順番順番に組立てをおこないますと簡単に仕上がります

ベッドキット・ラクネルの部品構成です順番順番に組立てをおこないますと簡単に仕上がります



部品構成は運転席側方向より、フロント(青)・センター(緑)・リア(黄色)と呼びます

部品構成は運転席側方向より、フロント(青)・センター(緑)・リア(黄色) 部品構成は運転席側方向より、フロント(青)・センター(緑)・リア(黄色)

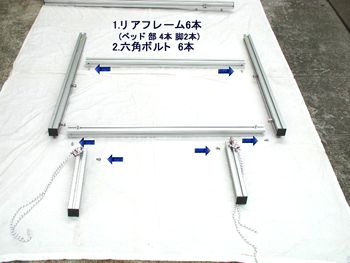

リアの組み立てから行います
展開します

リアの組み立てから行います。展開します

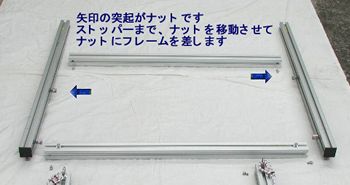

最初にアルミフレームをナットに挿入します

最初にアルミフレームをナットに挿入します



組立て手順をに進めます
展開します

組立て手順をに進めます。展開します

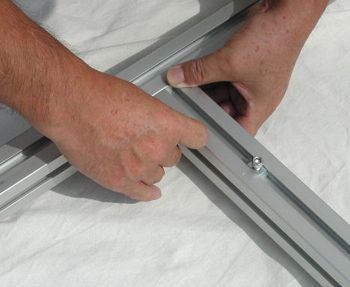

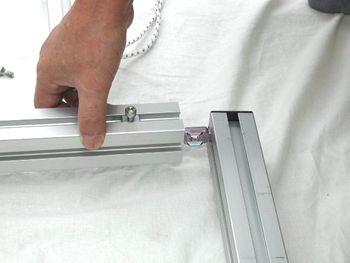

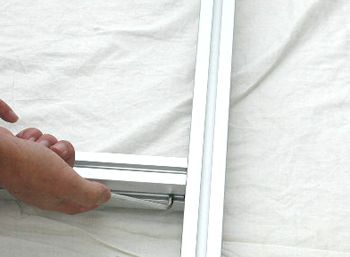

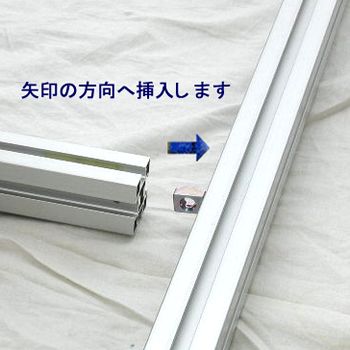

アルミフレームを図のようにナットに挿入します

アルミフレームを図のようにナットに挿入します



アルミフレームを挿入します

アルミフレームを挿入します

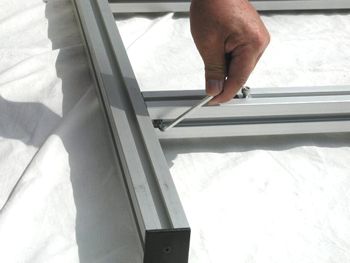

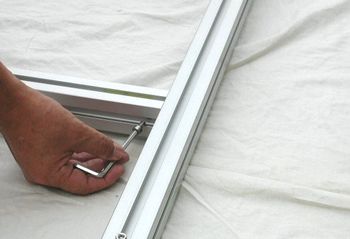

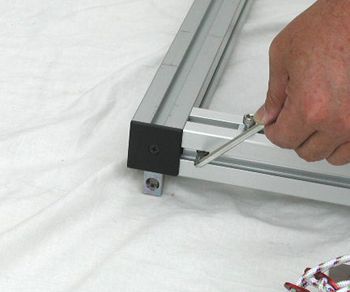

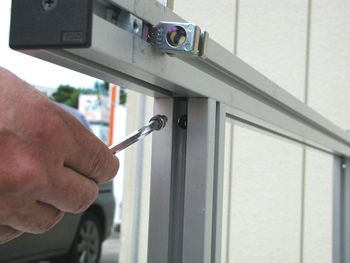

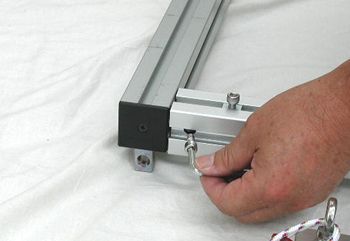

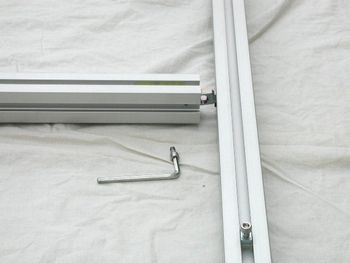

六角レンチでボルトで差込みをして締めていきます

六角レンチでボルトで差込みをして締めていきます



六角レンチを持ち、手で回して進まなくなる程度になるまで締めます
※締めすぎによる破損の注意を願いします
トルクは11kg/Nmです
※六角ボルトは、鉄でできてますが、メス側がアルミフレームのため、限界を越えて締めすぎると破損してしまいます

六角レンチを持ち、手で回して進まなくなる程度になるまで締めます



同様に反対側も組み立てていきます

角面の組み立てを行います
フレームをナットに挿入します

同様に反対側も組み立てていきます

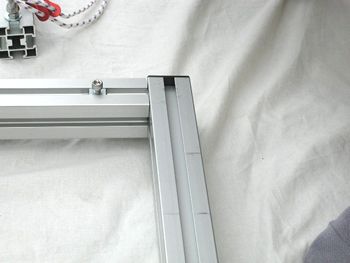

フレームに挿入しました

フレームに挿入しました

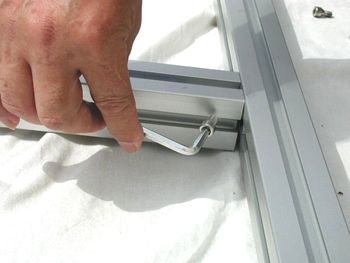

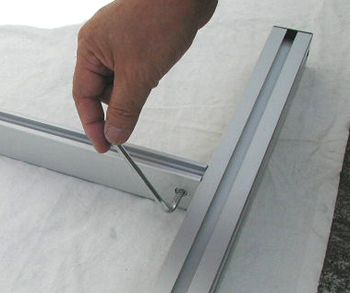

ボルトで締めていきます

ボルトで締めていきます



ボルトで締めます
縦と横のフレームが水平に取り付けられているか確認しながら組みたてていくと、きれいに取り付けができます

ボルトで締めます



同様に反対側も組立てます

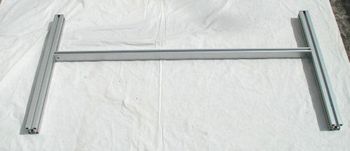

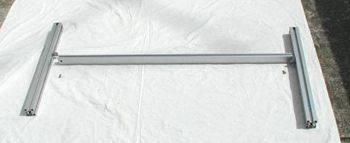

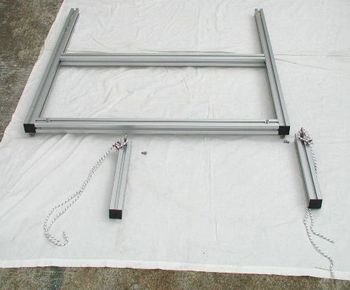

脚を組立てます

脚を組立てます

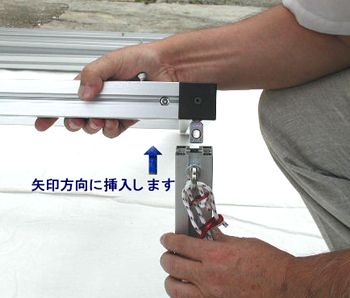

ベッド部に脚を挿入します

ベッド部に脚を挿入します



ベッド部に脚を挿入します

ベッド部に脚を挿入します

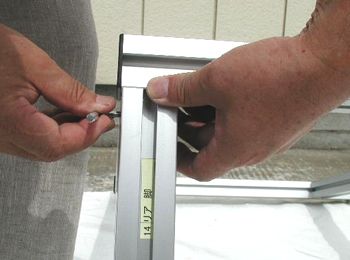

ボルトを入れます

ボルトを入れます



ボルトを締めます

ボルトを締めます



反対側も同様にフレームを挿入します

反対側も同様にフレームを挿入します



ボルトを締めます

ボルトを締めます

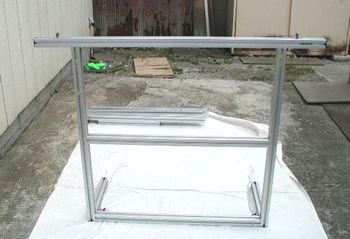

ボルトを締めた状態です

ボルトを締めた状態です

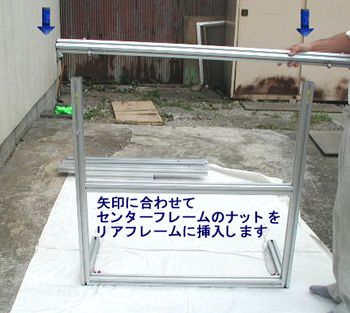

センターフレームと結合します

センタフレームと結合します



センターフレームと結合した状態です

センターフレームと結合した状態です

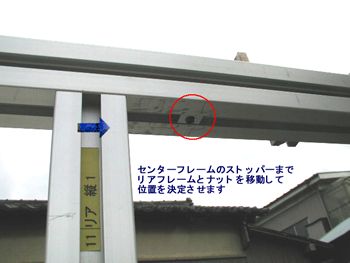

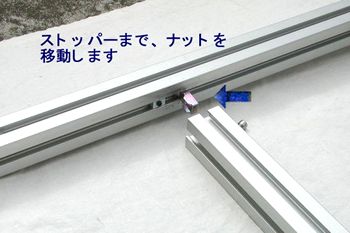

センターフレームのストッパーまでスライドさせます

センターフレームのストッパーまでスライドさせます



センターフレームとリアフレームを組立てます
ボルトを挿入して締めます
同様に反対側も締めます

>センターフレームとリアフレームを組立てます。ボルトを挿入して締めます。同様に反対側も締めますセンターフレームとリアフレームを組立てます<br />ボルトを挿入して締めます。同様に反対側も締めます



フロントを組立てます

フロントを組立てます

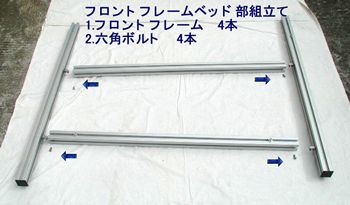

フロントフレームを組立てます

>フロントフレームを組立てます



フロントフレームのボルトを締めます

フロントフレームのボルトを締めます



4箇所締めます
フロントのベッド部は完成です

4箇所締めます。 フロントのベッド部は完成です



フロントの脚を組立てします
フロントの脚の展開します

フロントの脚を組立てします。フロントの脚の展開します



フロントの脚を締めます

フロントの脚を締めます



フレームの脚を組立てします

フレームの脚を組立てします



自動車に設置します

自動車に設置します



最初に後部シートを倒します

最初に後部シートを倒します

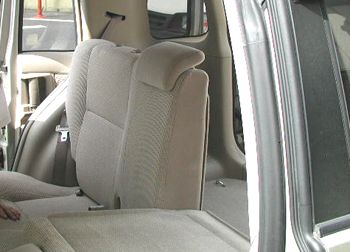

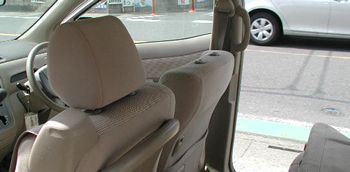

後部席のヘッドレストを外します

後部席のヘッドレストを外します ヘッドレストを外した状態です

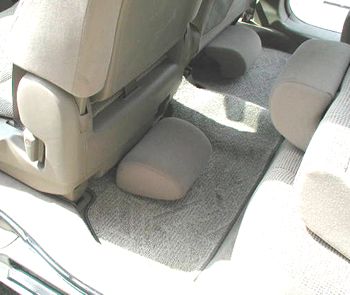

後部にヘッドレストを置きます

後部にヘッドレストを置きます

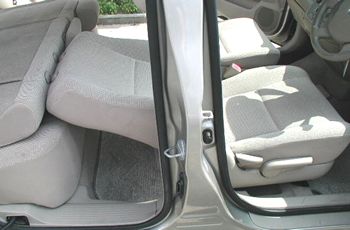

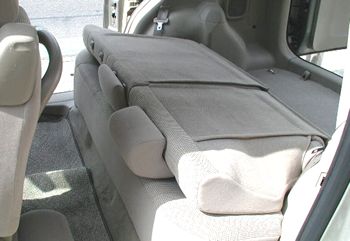

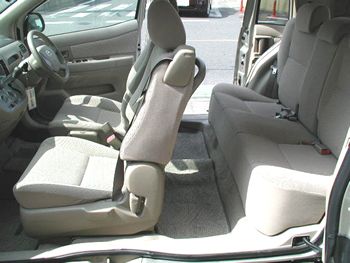

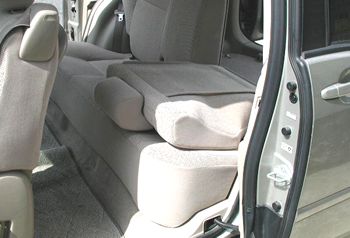

後部席を倒します

後部席を倒します



運転席を後方に倒します

運転席を後方に倒します

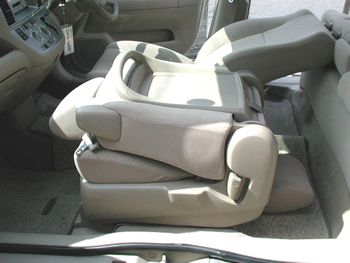

助手席を前方に倒します

助手席を前方に倒します

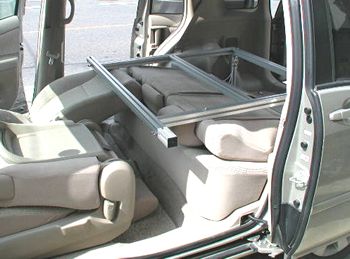

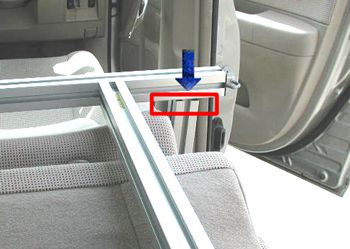

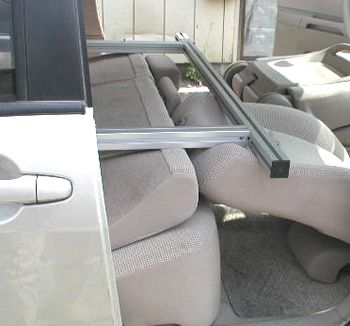

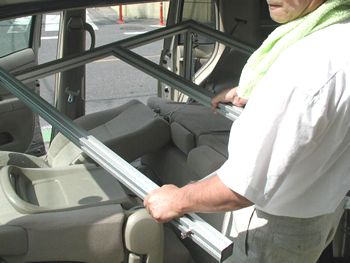

リアフレームを後部席に置きます
トヨタ ラウム、助手席・後部席にピラーがありませんので、横から入れます

リアのフレームをに後部席に置きます。トヨタ ラウム、助手席・後部席にピラーがありませんので、横から入れます



リアフレームを後部席に置きます

リアフレームをに後部席に置きます。側面画像 リアフレームをに後部席に置きます。後方画像 リアフレームをに後部席に置きます。運転席側面画像

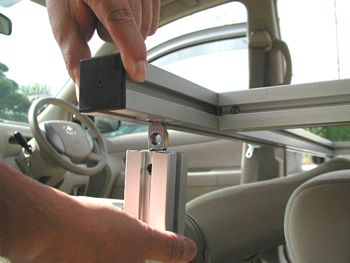

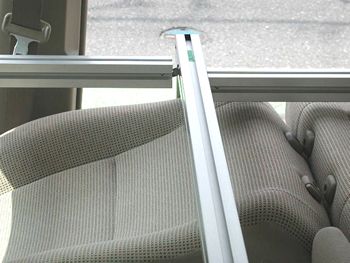

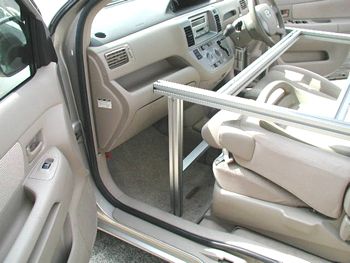

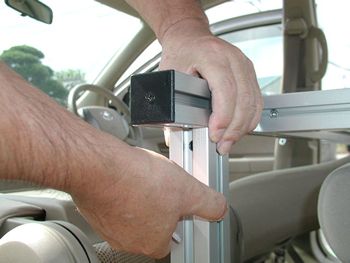

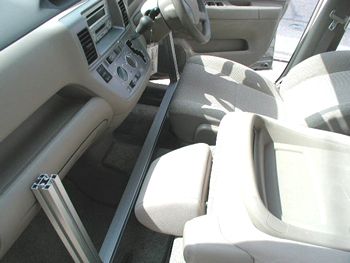

センターフレームの運転席側に脚を挿入します

センターフレームの運転席側に脚を挿入します



センターフレームの脚にボルトを入れます

センターフレームの脚にボルトを入れます

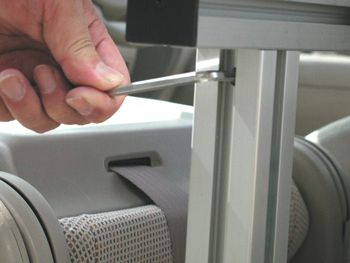

センターフレームの脚のボルトを締めます

センターフレームの脚のボルトを締めます

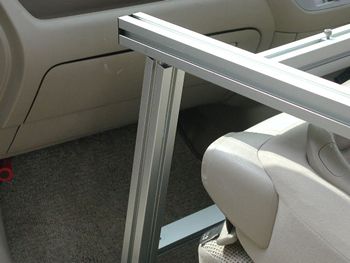

センターフレームの助手席側に脚を挿入します

センターフレームの助手席側に脚を挿入します センターフレームの助手席側に脚を挿入された状態です



センターフレームと脚をボルトで締めます

センターフレームと脚をボルトで締めます

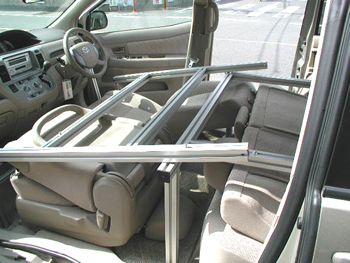

センターフレームと脚が組めます

センターフレームと脚が組めます

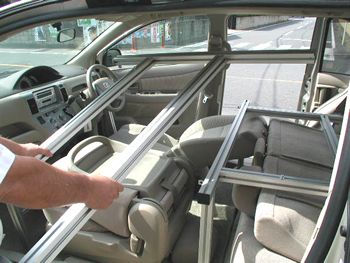

フロントフレームを設置します
フロントの組立て脚部を置きます

フロントフレームを設置します。フロントの組立て脚部を置きます



フロントフレームを設置します
フロントの組立てたベッド部を置きます

フロントフレームを設置します フロントの組立てたベッド部を置きます



フロントのベッドと脚を組立てます
脚を挿入します
同様に運転席側も挿入してください

フロントのベッドと脚を組立てます。脚を挿入します。 運転席側も挿入してください

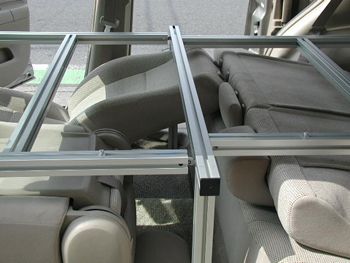

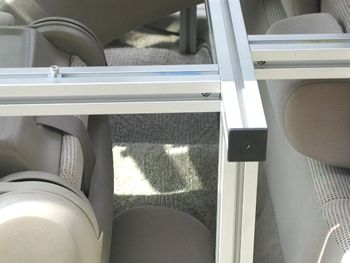

リア・センターフレームとフロントフレームを組立てます
フロントフレームとセンターフレームのナットを挿入してください

リア・センターフレームとフロントフレームを組立てます。 フロントフレームとセンターフレームのナットを挿入してください

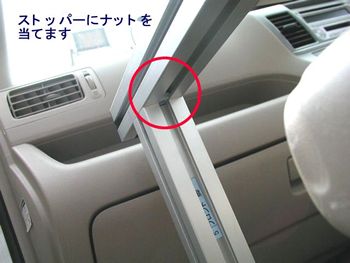

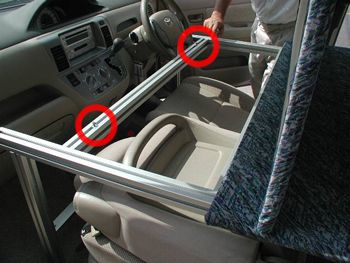

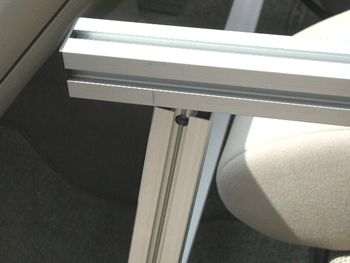

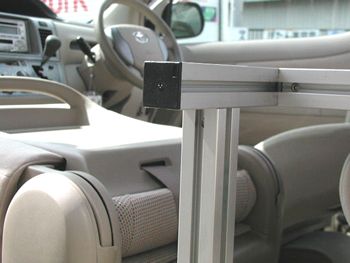

センター・フロントの位置決めをします

センター・フロントの位置決めをします



ボルトを挿入します
補足:この状態であれば、高さが安定してきますので、組立てやすくします

ボルトを挿入します。補足:この状態であれば、高さが安定してきますので、組立てやすくします

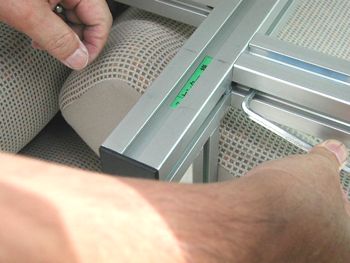

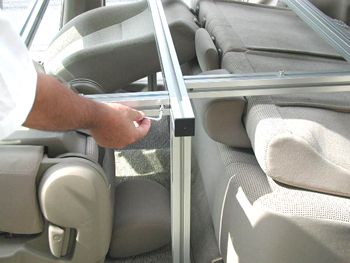

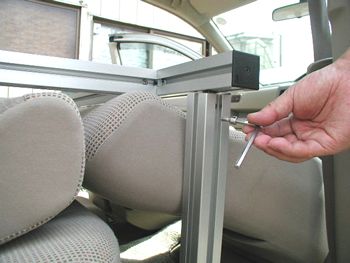

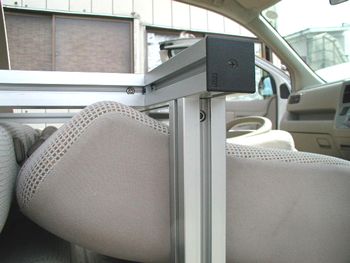

センター・フロントフレームをボルトで締めます

センター・フロントフレームをボルトで締めます



運転席側のセンター・フロントフレームを同様にボルトで締めます

運転席側のセンター・フロントフレームを同様にボルトで締めます

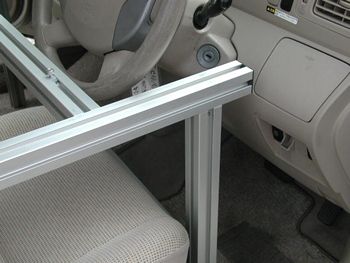

フロントの脚部を組立てます
脚部をボルトで締めます

フロントの脚部を組立てます。脚部をボルトで締めます



運転席側フロントのベッド部と脚部をボルトで締めます

運転席側フロントのベッド部と脚部をボルトで締めます

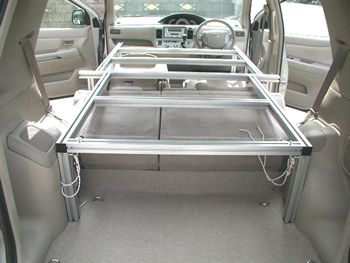

フレームが完成です

フレームが完成です



運転席側フロントのベッド部と脚部をボルトで締めます

運転席側フロントのベッド部と脚部をボルトで締めます



フレームが完成です

フレームが完成です

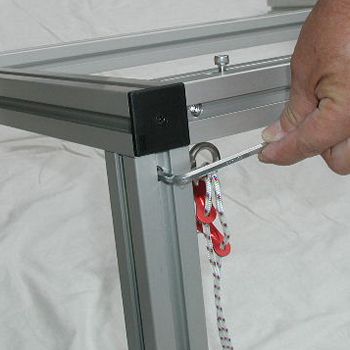

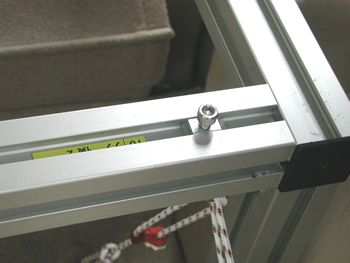

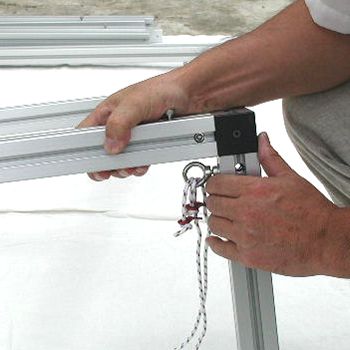

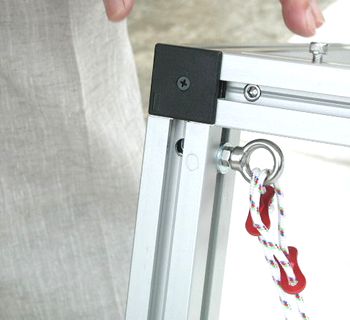

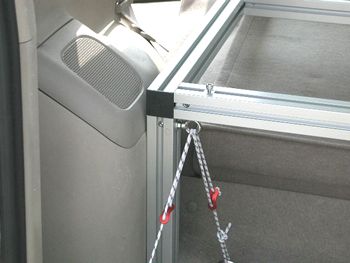

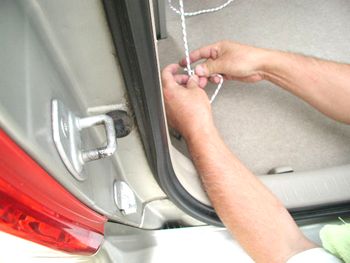

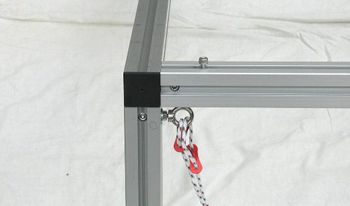

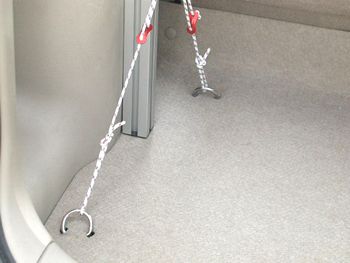

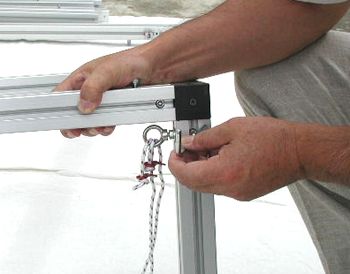

リアを固定します

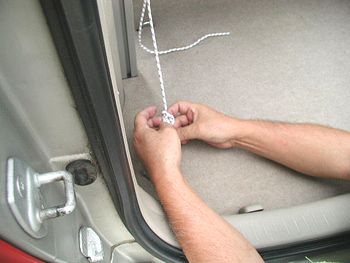

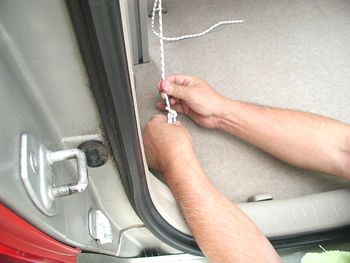

今回は、紐をもやい結びで結びます

リアを固定します。紐をもやい結びで結びます1 紐をもやい結びで結びます2 紐をもやい結びで結びます3



リアを固定します

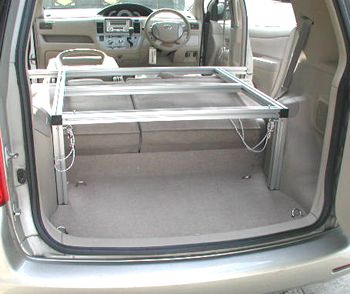

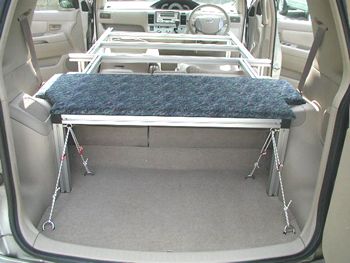

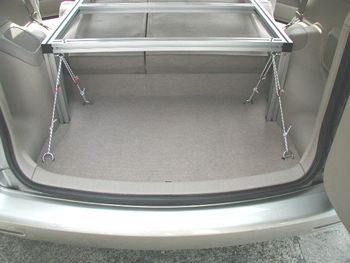

アルミフレームベッドキット全体



固定は、この様にしております

アルミフレームベッドキット全体 アルミフレームベッドキット全体

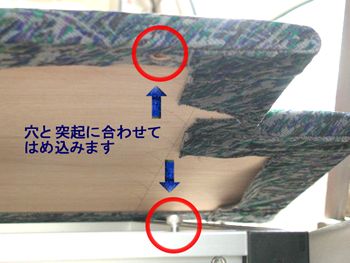

マットのはめ込みについて
マットとフレームですが、マットは4枚あります。
固定させる為にマット側に穴があります。フレーム側には突起があります。位置を確認しながらはめ込みます
ここで、リア部のマットにつきましては、
2箇所の穴と突起が2箇所ありますので位置を差し込みます

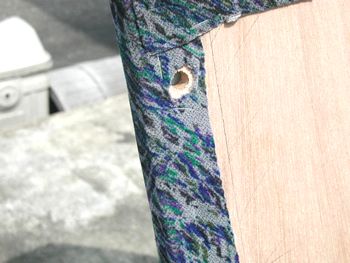

マット側です

マットのはめ込みについて。マットとフレームですが、マットは4枚あります。固定させる為にマット側に穴があり、フレーム側には突起があります。。位置を確認しながらはめ込みます。ここで、リア部のマットにつきましては、。2箇所の穴と突起が2箇所ありますので位置を差し込みます。マット側です



リアフレーム側です

リアフレーム側です

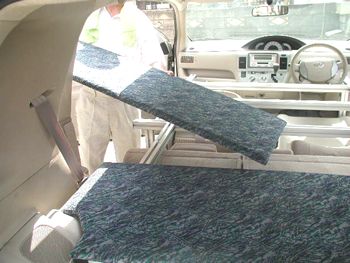

マットをフレームに、はめ込みします

マットをフレームに、はめ込みします



リア1枚目をはめ込みます

リア1枚目をはめ込みます

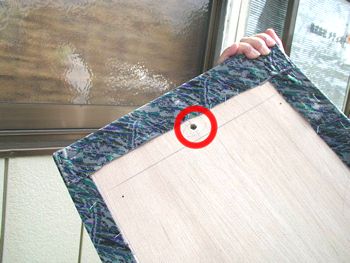

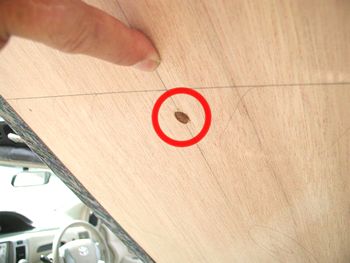

リア2枚目のマット側です
1穴です

リア2枚目のマット側です。1穴です

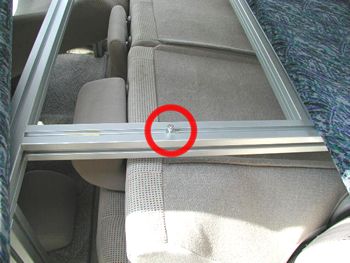

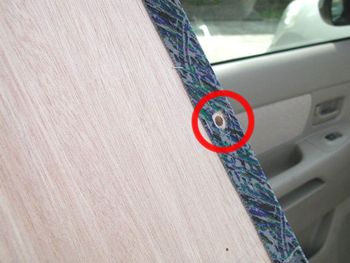

リア2枚目のフレーム側です
突起は1箇所です

リア2枚目のフレーム側です。突起は1箇所です



リア2枚目をはめ込みます

リア2枚目をはめ込みます



フロント1枚目のマット側です
1穴です

フロント1枚目のマット側です。1穴です



フロント1枚目のフレーム側です
突起は1箇所です

フロント1枚目のフレーム側です。突起は1箇所です

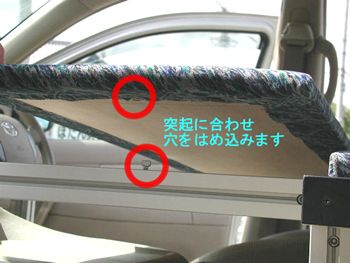

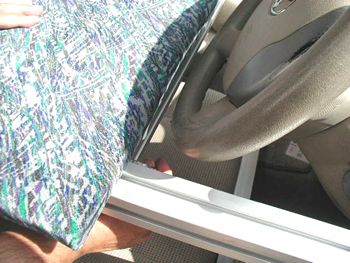

フロント1枚目をはめ込みます

フロント1枚目をはめ込みます



フロント2枚目をマット側です
2穴です

フロント2枚目をマット側です。2穴です



フロント2枚目をフレーム側です
突起は2箇所です

フロント2枚目をフレーム側です。突起は2箇所です



フロント2枚目をフレーム側です
突起は2箇所です

フロント2枚目をフレーム側です。突起は2箇所です

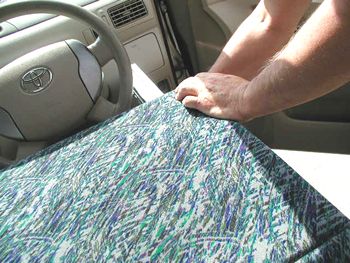

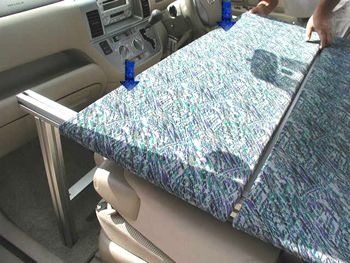

マットとフレームはめ込みます

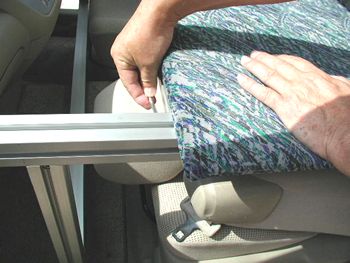

フロントのフレームを調整してはめ込みます

マットとフレームはめ込みます。フロントのフレームを調整してはめ込みます

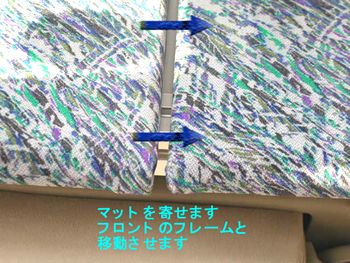

フロントのマット1枚目と2枚目に隙間があります
マットとフレームを移動して隙間を詰めます

フロントのマット1枚目と2枚目に隙間があります。マットとフレームを移動して隙間を詰めます

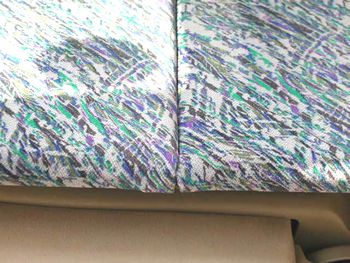

フロントのマットの隙間がなくなります

フロントのマットの隙間がなくなります

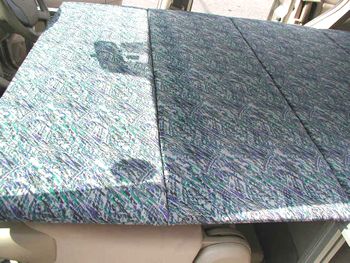

シートの隙間が無い状態です

シートの隙間が無い状態です



フロントのボルトを締めていきます
助手席側を締めます

フロントのボルトを締めていきます。助手席側を締めます



フロントのボルトを締めていきます
運転席側を締めます

フロントのボルトを締めていきます。運転席側を締めます

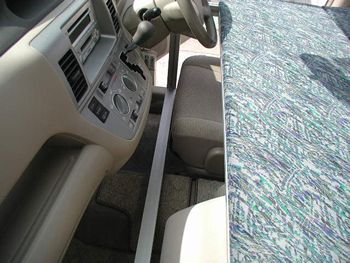

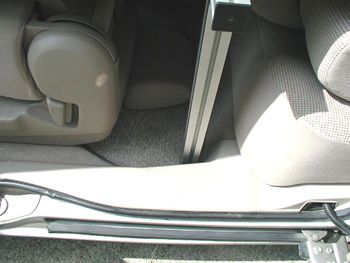

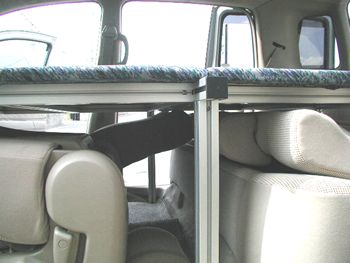

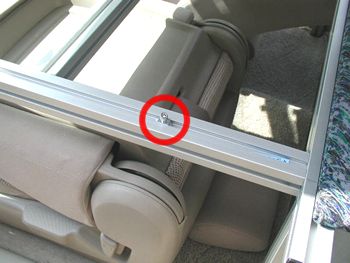

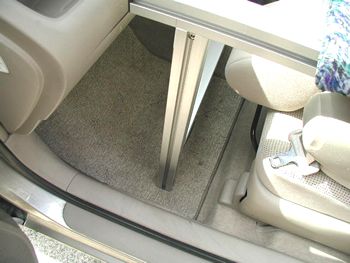

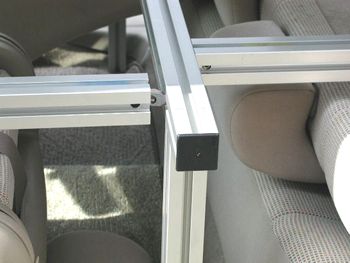

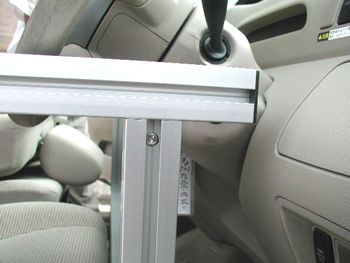

接触しているところがないか確認します

接触しているところがないか確認します1 接触しているところがないか確認します2 接触しているところがないか確認します3 接触しているところがないか確認します4 接触しているところがないか確認します5 接触しているところがないか確認します6 接触しているところがないか確認します7

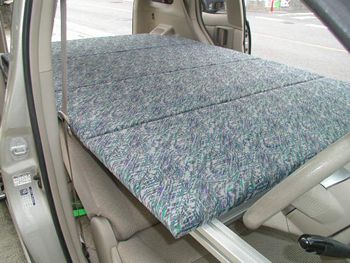

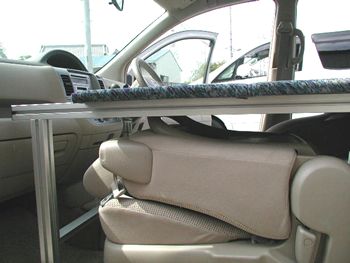

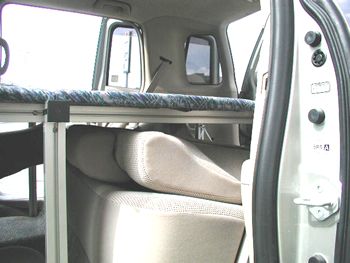

ベッドキット・ラクネルの取り付けた状態です

ベッドキット・ラクネルの取り付けた状態です
