ベッドキット・ラクネル-ラウム 車内組立て手順ベッドキットの組立て

軽量のアルミフレームを使用してます
雨天の時などにおいて、車外に乗降せずに組立てをすることができます

  • 2009/09/01

車内での組立てを行います

車内での組立てを行います

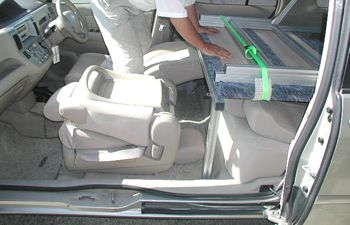

助手席のシートを組立てます

助手席のシートを組立てます

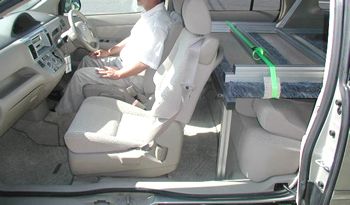

運転席を倒します
フレームを持ち上げて運転席のシートを入れます

運転席を倒します。フレームを持ち上げて運転席のシートを入れます

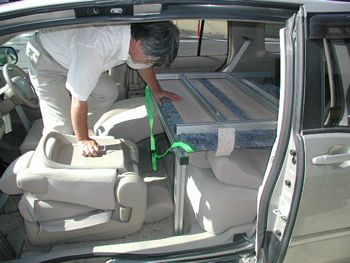

リアベッドにアクセスします

リアベッドにアクセスします

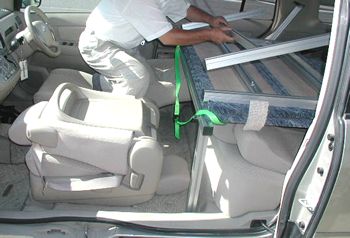

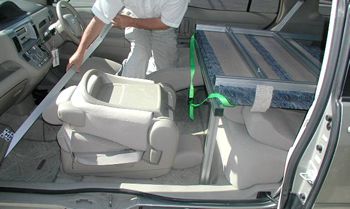

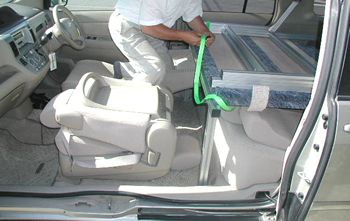

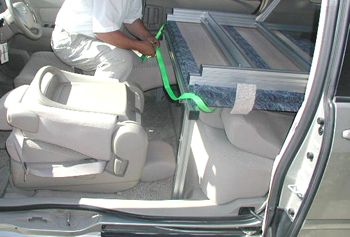

リアベッドとフロントフレームの結束バンドを外します

リアベッドとフロントフレームの結束バンドを緩めます リアベッドとフロントフレームの結束バンドを外します

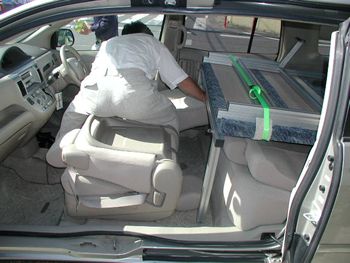

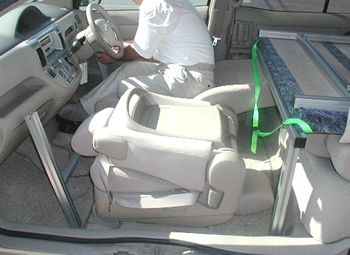

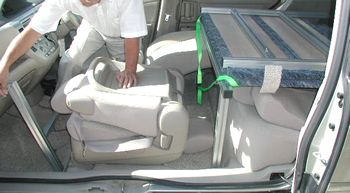

フロントフレームの脚を運転席に移動させます

フロントフレームの脚を運転席に移動させます フロントフレームの脚を運転席を前方に移動します フロントフレームの脚を運転席にのスペースにおきます



フロントフレームの脚を置きます

フロントフレームの脚を置きます

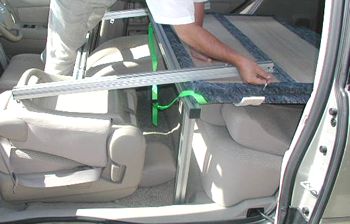

ボルトを外します

ボルトを外します



運転席側のボルトも外します

運転席側のボルトも外します

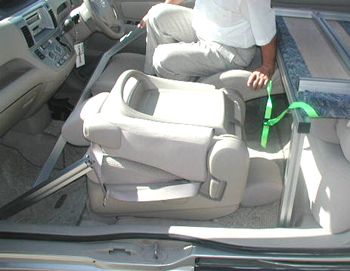

フロントフレームのボルトを外します

フロントフレームのボルトを外します



助手席のセンターフレームと接続するフロントフレームのボルトを外します

助手席のセンターフレームと接続するフロントフレームのボルトを外します



助手席側のボルトを外します

助手席側のボルトを外します



運転席側のボルトを外します

運転席側のボルトを外します

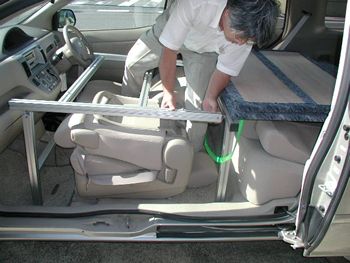

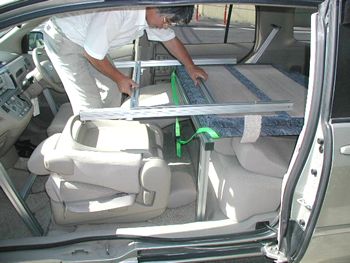

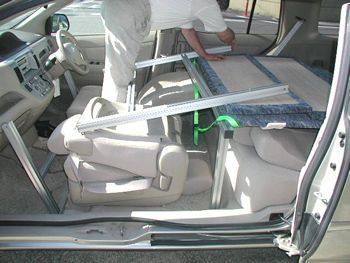

フロントフレームを組立てます

フロントフレームを組立てます。フロントフレームを引き出します フロントフレームを組立てます。前方に移動します

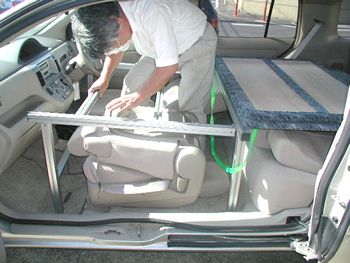

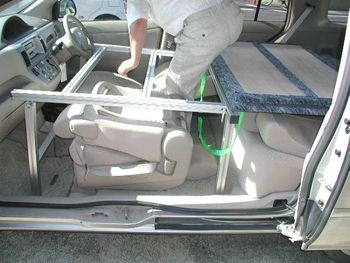

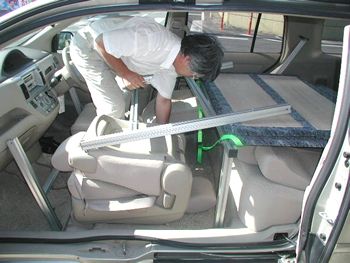

フロントフレームを結合して仮止めします

フロントフレームを結合して仮止めします

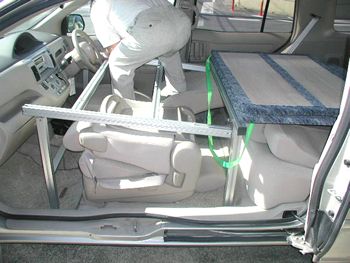

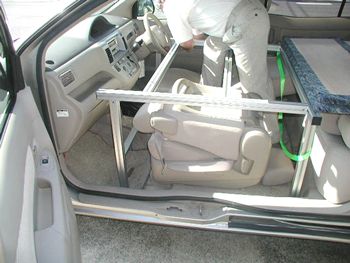

センタフレームとフロントフレームを結合して仮止めします

センタフレームとフロントフレームを結合して仮止めします



助手席側のセンタフレームとフロントフレームを結合して仮止めします

助手席側のセンタフレームとフロントフレームを結合して仮止めします



運転席側のセンタフレームとフロントフレームを結合して仮止めします

運転席側のセンタフレームとフロントフレームを結合して仮止めします



フロントフレーム・脚・センターフレームの結合部の仮止めがが終了です

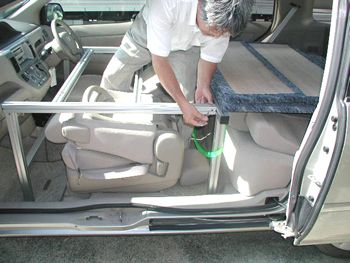

脚とフロント・センターのフレーム仮止め部分を本締めします

フロントフレーム・脚・センターフレームの結合部の仮止めがが終了です

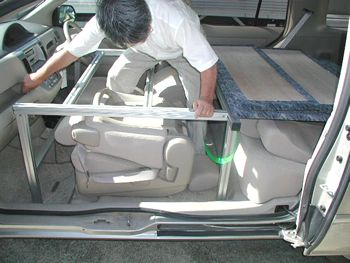

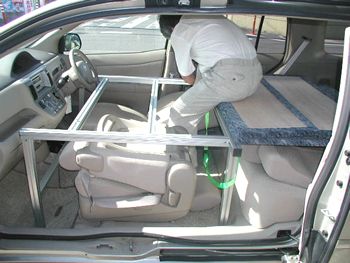

センターフレームを本締めします
助手席側・運転席側のボルトを本締めをします

センターフレームを本締めします<br />助手席側・運転席側のボルトを本締めをします



脚部の運手席側・助手席側のボルトを本締めします

脚部の運手席側・助手席側のボルトを本締めします

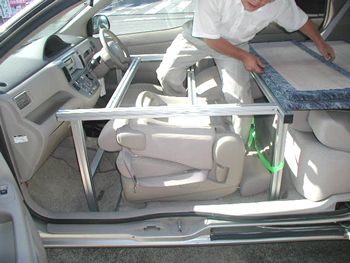

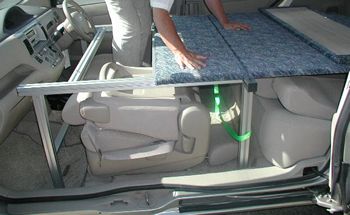

マットを設置します

マットを設置します



マットをはめ込みます

マットをはめ込みます



奥のマットをフロントフレームに、はめ込みます

奥のマットをフロントフレームに、はめ込みます

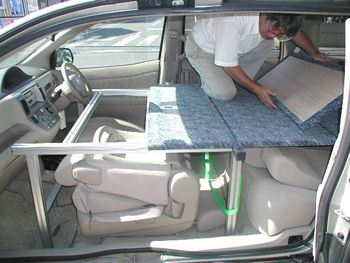

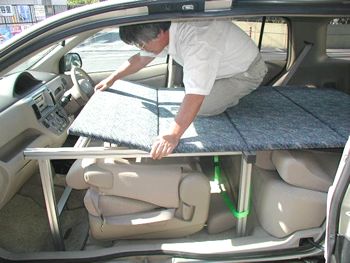

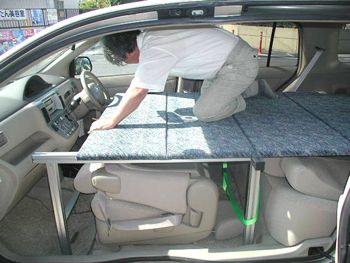

マットをはめ込みます

マットをはめ込みます ベッドに乗りマットを取ってはめ込みます

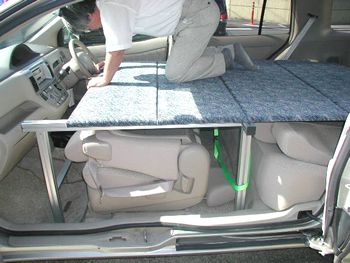

マットとマットの間の隙間を調整します

マットとマットの間の隙間を調整します

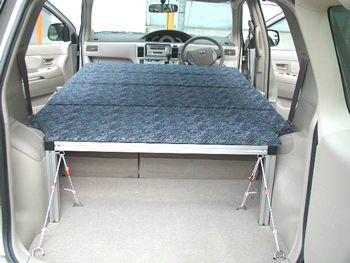

ベッドキット・ラクネルの完成です
車内から乗降せずにベッドキットを組立てをおこなうことができます
様々なご都合で乗降できない際に、組立てができます

ベッドキット・ラクネルの完成です。車内から乗降せずにベッドキットを組立てをおこなうことができます<br />様々なご都合で乗降できない際に、組立てができます
